PCB設計的小知識——20H原則
2018/1/25 8:55:32??????點擊：

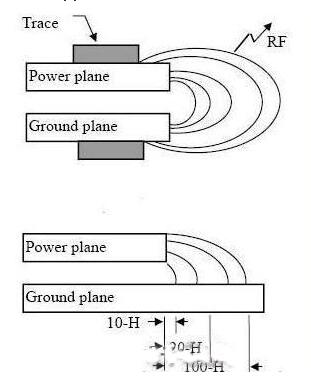

由于電源層與地層之間的電場是變化的，在板的邊緣會向外輻射電磁干擾。稱為邊緣效應?？梢詫㈦娫磳觾瓤s，使得電場只在接地層的范圍內傳導。以一個H(電源和地之間的介質厚度)為單位，若內縮20H則可以將70%的電場限制在接地邊沿內;內縮100H則可以將98%的電場限制在內。"20H規則"的采用是指要確保電源平面的邊緣要比0V平面邊緣至少縮入相當于兩個平面間層距的20倍。
PCB設計的小知識——20H原則
注意：
20H規則僅在某些特定的條件下才會提供明顯的效果。這些特定條件包括有：
1. 在電源總線中電流波動的上升/下降時間要小于1ns。
2. 電源平面要處在PCB的內部層面上，并且與它相鄰的上下兩個層面都為0V平面。這兩個0V平面向外延伸的距離至少要相當于它們各自與電源平面間層距的20倍。
3. 在所關心的任何頻率上，電源總線結構不會產生諧振。
4. PCB的總導數至少為8層或更多。
PCB設計的小知識——20H原則
注意：
20H規則僅在某些特定的條件下才會提供明顯的效果。這些特定條件包括有：
1. 在電源總線中電流波動的上升/下降時間要小于1ns。
2. 電源平面要處在PCB的內部層面上，并且與它相鄰的上下兩個層面都為0V平面。這兩個0V平面向外延伸的距離至少要相當于它們各自與電源平面間層距的20倍。
3. 在所關心的任何頻率上，電源總線結構不會產生諧振。
4. PCB的總導數至少為8層或更多。
來源：中國電子網
